Відеопередавач Flytex Fuzia VTX 2,5W 5.8G

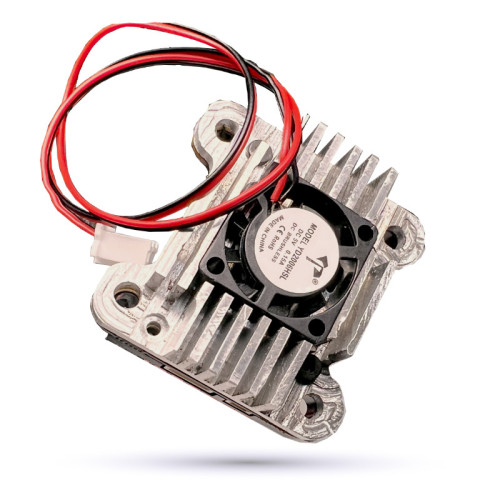

Потужний відеопередавач Flytex Fuzia VTX 2,5W 5.8G з можливістю регулювання потужності, максимальна стабільна потужність якого досягає 2500 мВт. Він має міцний AL радіатор, що забезпечу' ефективне відведення тепла і захищають пристрій від перегріву. Завдяки цьому передавач забезпечує надійну передачу стабільного сигналу без перерв. Fuzia VTX 2,5W 5.8G стане чудовим потужним доповненням до вашого FPV-комплекту.

Даний VTX має підтримку бендів ABEFRLHX, стандартну монтажну схему 30,5×30,5 мм, живиться від 2-6S LiPo. Є підтримка ручного регулювання частоти, зручна LED індикація вибраного каналу та бенду, а також керується через протокол IRC Tramp.

Частотна таблиця

Файл: Завантажити файл із даними таблиці VTX для Betaflight у форматі json

CLI

# vtxtable

vtxtable bands 8

vtxtable channels 8

vtxtable band 1 BAND_A   A CUSTOM  5865 5845 5825 5805 5785 5765 5745 5725

vtxtable band 2 BAND_B   B CUSTOM  5733 5752 5771 5790 5809 5828 5847 5866

vtxtable band 3 BAND_E   E CUSTOM  5705 5685 5665 5645 5885 5905 5925 5945

vtxtable band 4 BAND_F   F CUSTOM  4600 4640 4680 4720 4760 4800 4840 4880

vtxtable band 5 BAND_R   R CUSTOM  5658 5695 5732 5769 5806 5843 5880 5917

vtxtable band 6 BAND_L   L CUSTOM  5333 5373 5413 5453 5493 5533 5573 5613

vtxtable band 7 BAND_H   H CUSTOM  6002 6028 6054 6080 6106 6132 6158 6184

vtxtable band 8 BAND_X   X CUSTOM  4990 5020 5050 5080 5110 5140 5170 5200

vtxtable powerlevels 4

vtxtable powervalues 25 500 1000 2500

vtxtable powerlabels 25 500 1W 2W5

save

Додаткові особливості плати:

1. Крок регулювання: 25/500/1000/2500 mW;
2. Пасивна система охолодження з можливістю під’єднати вентилятор;
3. 7-сегментний світлодіодний індикатор для перевірки поточних налаштувань;
4. Напруга живлення 7-26 V;
5. Перемикання між ручним керуванням і IRC

Запуск та синхронізація з політнім контролером

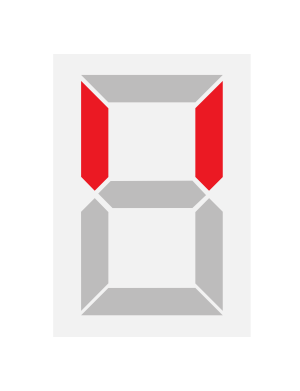

Після запуску на індикаторі VTX буде наступне зображення:

Це означає що передавач запущено, але зв'язок з політним контроллером ще не встановлено.

Індикація

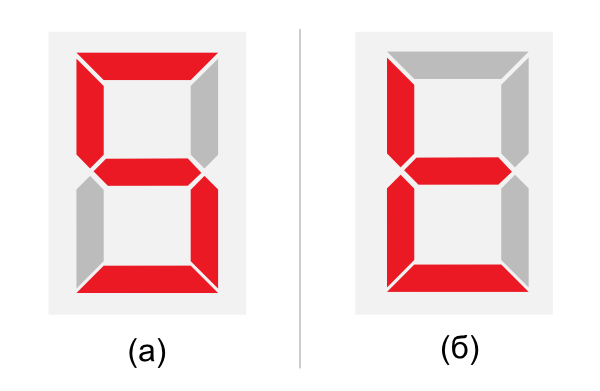

Як тільки звязок встановиться - залежно від обраного протоколу на короткий час буде відображено індикацію (a) smartaudio або (б) tramp. (a) (б)


Після цього буде почергово відображатись буква діапазону (ABEFRLHX), номер каналу (1-8), рівень потужності (1 = 25 мВт, 2 = 500 мВт, 3 = 1000 мВт, 4 = 2500 мВт).

Кнопка
Кнопка призначена для ручного налаштування. Після того як передавач встановить зв'язок з політним контроллером і почне циклічно відображати встановлені параметри довге натиснення (більше 10 сек.) кнопки зупинить їх перебір і дозволить встановити обраний параметр. Коротке натиснення (1-9сек.) циклічно змінює параметр в бік збільшення (A->X, 1->8). довге натиснення зберігає обране значення.
